12KV高压霍尔电流传感器

CTR-ECT-12/A

高压霍尔电流传感器是我公司开发的一种新型高压电流传感器专利产品，适用于测量12kV及以下电压等级的任意频率、任意波形

的电流。广泛应用于各种高压开关柜、高压变频器、STATCOM（SVG）及轻型直流输电变流器等领域。具有成熟、安全、可靠、

紧凑、实用等突出特点。

●适合于在测量具有高电位的任意频率、任意波形的瞬时电流（包括直流）；

●10 x 50 及以下规格的母排可以直接从传感器的窗口穿过，无需外套绝缘材料，并可以方便地搭接在我公司的高压电压传感器

上或其他 130mm 高度的绝缘子上；

●通过拨码开关，用户可在 100A、200A、300A、500A、1000A 和 1500A中选定任意一种额定电流；

●通过拨码开关，用户可在-4V～+4V 和-150mV～+150mV 中任意选定一种输出标准；

●通过短路帽，用户可在 15Vdc 和 24Vdc 中任意选定一种供电电源电压；

●通过大连新大路公司专门为其配套的电流变送器，可以输出 4-20mA 有效值电流信号，直接驱动电流表头和其他 25mA 以下的

各种负载；

●所有与外界电路相衔接的二次低压接线端子和调节电路参数的电位器均安置在机壳的底部，大大增强了运用安全性；

●成熟、安全、可靠、紧凑、实用；

●完全密封，具有优良的防尘、防潮、防震和防冲击功能。

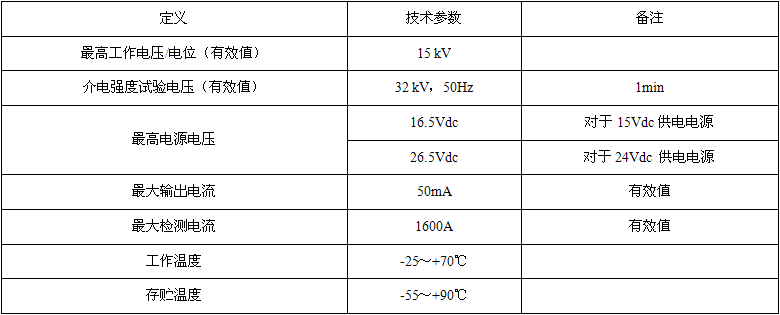

极限参数：

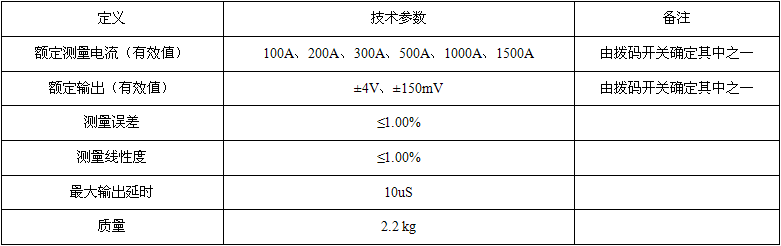

主要技术参数：
