1140V系列标准化电机试验静止变频电源柜

1140V系列

1140V系列电机试验静止变频电源是我公司开发的专门面向电动机和发电机型式试验和出厂试验的系列化变频电源系列化产品，广泛适用于异步电机、变频电机、同步电机和永磁同步电机的各种试验。该系列产品系列采用AFE四象限整流、公共直流母线、三电平双路逆变和组合式正弦滤波技术方案，不仅可以直接为380V、690V（含690V）和1140V各种电机试验提供高质量的变频电源，还可以通过输出变压器3000V、6000V和10000V各种电机试验提供高质量的变频电源。多年来，在广大客户的支持下，我公司的1140V系列标准化电机试验静止变频电源系列产品以其技术成熟、性能先进、功能齐全、品质优良、结构紧凑、价格低廉、使用方便和服务优质等诸多优势博得了客户的好评，在各种电动机和发电机型式试验和出厂试验领域以及电机研发领域获得了广泛运用。

大连新大路电气传动技术有限责任公司的1140V系列电机试验静止变频电源，其输入侧由两套AFE四象限整流器组成，两套AFE四象限整流器直流侧串联连接，中间连接点接地后形成±1000V的直流母线电压。为输出侧三电平逆变器提供2000V的直流支撑电压。双AFE四象限整流使电网侧输入电流的谐波含量很小，电流几乎接近正弦波，AFE四象限整流器的直流侧电容电压严格按系统给定电压控制，不受电网侧电压波动和逆变输出侧负载变化的影响，为逆变输出提供了稳恒的直流电压源。考虑电机试验的需要，既可进行单机运行测试，又可进行双机拖动功率考核，系统输出采用共用直流母线的、结构参数完全相同的两套三电平PWM逆变器输出方案，当进行单个电机测试试验时，可以使用一套逆变器接电网作为输入整流器用，另一两套逆变器接被试电机，功率流从电网到电机，电机消耗的功率全部来自电网侧。当进行电机功率考核试验时，可以使用一套逆变器连接被试电机，另一套逆变器连接功率相当的陪试电机，两电机机械同轴连接，被试电机由一套逆变器驱动电动运行，陪试电机由被试电机拖动发电运行，陪试电机所连接的逆变器处于整流状态，此时，功率流在被试电机和陪试电机间环行，电网侧输入很少的功率仅用于补充两组逆变器和两个电机的“损耗”，使得电机的功率考核试验几乎不从电网吸收功率即微功耗。另外在每套三相PWM逆变器输出配置有正弦波滤波器，能够保证输出的电压电流指标充分满足电机试验的国家标准要求，该滤波器也可根据试验需要接入或经开关旁路掉。

● 输入侧采用AFE四象限整流技术方案，具有网侧功率因数高、网侧电流谐波低、公共直流母线电压精确稳，不受电网电压和负载波动的影响，保证输出电能质量。

● 输入侧采用AFE四象限整流技术方案可实现电机机组快速制动。

● 基于公共直流母线和柜体的可扩展并柜设计，可方便系统进行并柜扩容。

● 采用安全膜直流支撑电容器，工作安全可靠、寿命长。

● 采用环形热管散热器，散热效能高、安全可靠。

● 采用三电平逆变电路和优化设计的正弦波滤波器，使电能输出质量能充分满足电机试验的国际和国家标准要求。

● 功率模块通用互换、方便系统的维修。

● 采用彩色触摸屏，人机界面友好。

● 具有完善的故障诊断、故障报警和故障保护功能。

● 技术成熟、性能先进、功能齐全、品质优良、结构紧凑、价格低廉、使用方便。

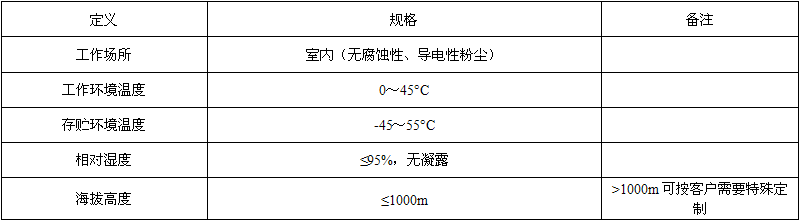

环境条件

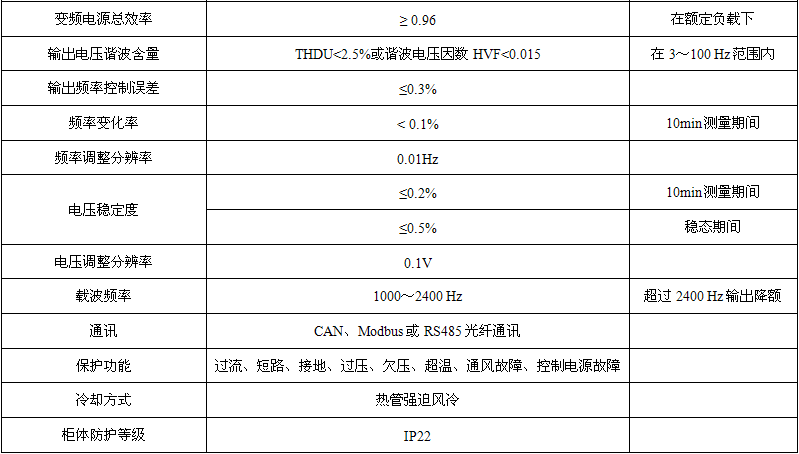

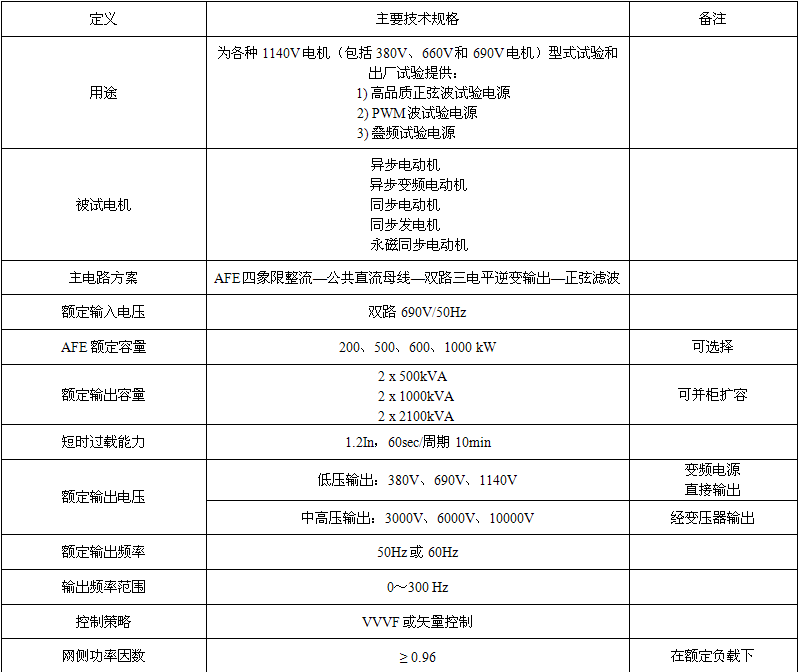

主要技术规格

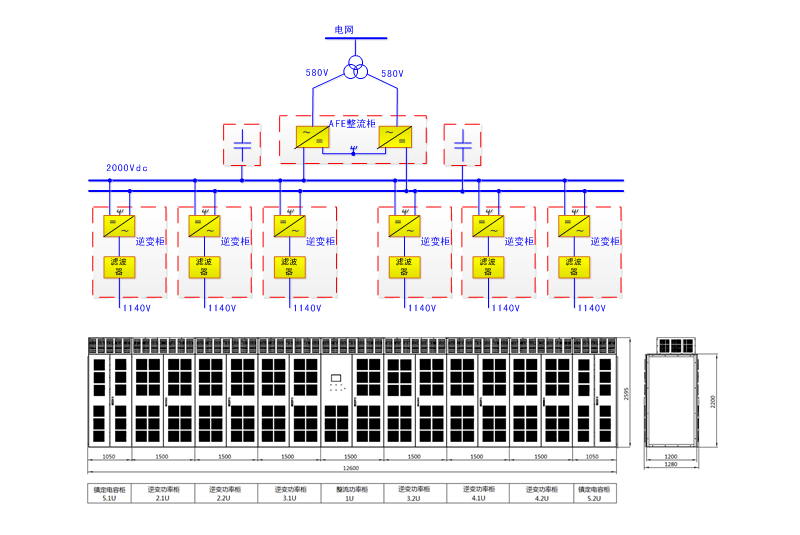

1140V、9400kVA电机试验静止变频电源系统
